Installation:
Effektivitetsområde, installationssteder og antal antenner
Ved valg af installationsvæg er det bedst at foretrække steder med bred udsigt til horisonten, hvis sådanne findes, og undgå steder for eksempel med skygge og høje forhindringer, hvor et ydre mobiltelefonsignal er svagt. Hvis det er muligt, er det fordelagtigt for en optimal funktion, hvis antenneelementer kan monteres på mindst to vægge, som står i forskellige retninger. Således opnår man en stor dækning, som støtter så mange operatører som muligt.
Elementerne til signalforstærkeren FF-SIGNAL bør installeres i åbne rum, hvor mobiltelefoner bruges mest, og hvor signalerne frit kan sprede sig i bygningen. Det anbefales, at et signalforstærkerelement ikke placeres helt inde i et hjørne. Et signal har svært ved at gå igennem skillevægge af beton, og det bør man tage hensyn til ved placering af elementer. Med hensyn til dimensioner bør man have som udgangspunkt, at man med en FF-SIGNAL-signalforstærker skaber en god hørbarhed i et område på 30 til 40 kvadratmeter.
På en byggeplads eller en hus- eller elementfabrik kan FF-SIGNAL installeres for eksempel:
- I en betonvæg under en kantplade, et hjørne eller et pudslag
- I en glasvæg mellem stolperne
- Mellem stolperne i et træhus, der er isoleret med isoleringsplader med aluminiumsbelægning
- Mellem vinduesrammer
- Mellem en vinduesramme og en altandør med eller uden hjælperamme
Hvor mange FF-SIGNAL-signalforstærkere der behøves, afhænger af den ønskede effekt og bygningens størrelse. Her er nogle eksempler på anbefalede minimumsantal til forskellige bygninger:
- En lille et- eller toværelseslejlighed, som typisk består af en åben dagligstue og et køkken, kan dækkes af en FF-SIGNAL-signalforstærker, som er installeret ved altandøren eller vinduet
- Til en lejlighed med vinduer til øst og vest eller nord og syd anbefales FF-SIGNAL-elementer til begge sider af lejligheden
- En etage i et moderne stenhus kan for eksempel dækkes af i alt 3 – 4 elementer, som er placeret på 2 – 3 sider
- På facaden af et kontorhus bør der være 3 – 5 meter mellem elementerne
Installationsmåde
For at sikre, at FF-SIGNAL-signalforstærkeren fungerer fejlfrit, skal den installeres omhyggeligt og efter brugsanvisningen. For at fungere skal FF-SIGNAL have metalfrie områder på siderne af væggen.
FF-SIGNAL installeres altid i lodret stilling i bygningens skalkonstruktion. FF-SIGNAL må ikke dækkes med metal på siderne af væggen.
FF-SIGNAL-signalforstærkerens kanter fuges altid med urethanskum. Installationsvæggens inderside og fugerne kan tættes med dampspærretape af plast eller tape med tekstiloverflade. Vanddampsmodstanden i det isoleringsmateriale, der bruges i signalforstærkeren, er imidlertid stor i sig selv. Signalforstærkeren må ikke dækkes med aluminiumstape eller andre metaller.

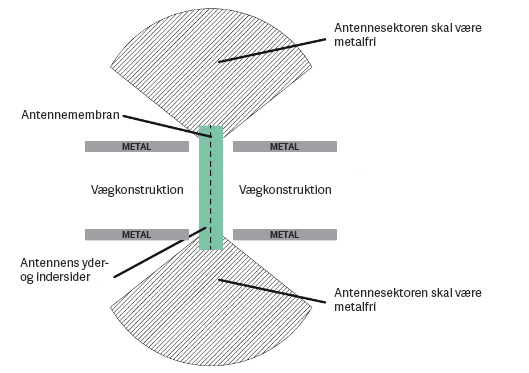

Tværsnit af vægkonstruktionen. Den øverste del af billedet forestiller det, der er udenfor værelset, og den nederste del af billedet forestiller det, der er indenfor værelset. FF-SIGNAL-signalforstærkeren skal gå helt igennem vægkonstruktionen for at skabe en passage for et trådløst signal.
Skæring af FF-SIGNAL-signalforstærkeren
FF-SIGNAL kan skæres i mindre stykker både i højden og i dybden, dog således, at hele signalforstærkeren går helt igennem vægkonstruktionen. FF-SIGNAL giver signaler ind i hele højden og den bør være mindst 800 mm høj.
Brug af skruer og søm samt skæring af FF-SIGNAL
Den optimale måde at montere FF-SIGNAL-signalforstærkeren så den bliver en del af væggen er at lime den med urethanskum eller urethanlimskum. Så behøver man ikke at gennembore den med ekstra skruer. Det er dog tilladt at bruge et lille antal skruer for at gøre det lettere at montere FF-SIGNAL.

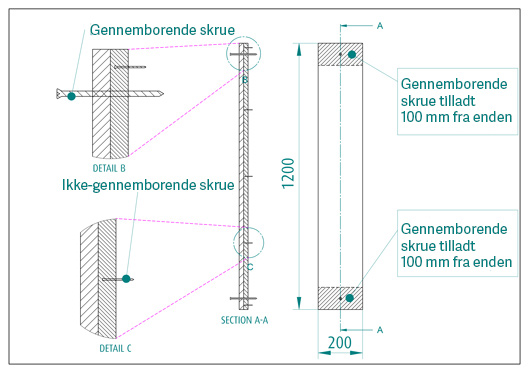

Kernedelen af FF-SIGNAL-signalforstærkeren indeholder en antennemembran, som man forsigtigt kan gennembore med skruer og søm. Skruer og søm, som går igennem antennemembranen, bør dog placeres på højst 100 mm afstand fra enderne af antenneisoleringen.
Fra den mellemste del af en uafkortet signalforstærker er det tilladt også at gennembore antennemembranen med en tredje skrue, hvis det er nødvendigt for eksempel på grund af vinduet. Først og fremmest bør man bruge endedelene af FF-SIGNAL-signalforstærkeren til at skrue eventuelle skruer i.
Hvis FF-SIGNAL-signalforstærkeren ved skæring er blevet kortere end 900 mm, må antennemembranen gennembores med højst to skruer, som begge er placeret i enderne af isoleringen. En afkortet antenneisolering må ikke gennembores med tre skruer.
Det største tilladte antal skruer, som må gå igennem antennemembranen i kernedelen af FF-SIGNAL-signalforstærkeren er 1 skrue / 50 cm mellemrum.
For at gøre monteringen lettere kan man på flere steder gennembore de FF-PIR-isoleringsplader, som findes på begge sider af antennemembranen, for eksempel med forskellige stifter eller skruestifter, når man bare sørger for at disse ikke gennemborer antennemembranen. Man har hjælp af at sætte stifter fast for eksempel når man placerer FF-SIGNAL i en hjælperamme eller en træstolpe inden man bruger urethanskum. For eksempel 35 x 1,7 mm trådsøm eller dykkere egner sig til formålet. Sådanne søm eller skruer, som ikke gennemborer antennemembranen, kan også bruges for eksempel i nederste del af vinduets monteringsramme, hvorved FF-SIGNAL kan trykkes fast med søm inden man bruger urethanskum.
